As the power distribution industry continues to evolve, manufacturers are focusing on developing transformers that are more efficient, reliable, and sustainable. The SGOB 250kva Dry Transformer reflects these trends, incorporating advanced materials and technologies to improve performance and reduce environmental impact.
The SGOB 250kva Dry Transformer is a state-of-the-art electrical device designed for use in a variety of industrial, commercial, and institutional settings. With a rated power capacity of 250 kilovolt-amperes (kva), this transformer offers robust performance, exceptional reliability, and a range of features that make it an ideal choice for modern power distribution systems.
Høj effektkapacitet:
SGOB 250kva Dry Transformer er konstrueret til at håndtere betydelige strømbelastninger, hvilket gør den velegnet til applikationer, der kræver ensartet og pålidelig strømforsyning. Uanset om det drejer sig om at drive maskineri i en produktionsfabrik eller at sikre en stabil strømforsyning i en stor kommerciel bygning, kan denne transformer opfylde kravene i selv de mest strenge miljøer.
Tør-type design:
I modsætning til traditionelle oliefyldte transformere, bruger SGOB 250kva Dry Transformer et tør-type isoleringssystem. Dette eliminerer risikoen for olielækager og reducerer behovet for regelmæssig vedligeholdelse, hvilket gør det til en sikrere og mere miljøvenlig løsning.
Effektiv energikonvertering:
Transformatoren er designet til at minimere energitab under konverteringsprocessen, hvilket sikrer, at der leveres maksimal effekt til belastningen. Dette bidrager til reducerede driftsomkostninger og et mindre CO2-fodaftryk.
Kompakt og holdbar:
Med et kompakt design er SGOB 250kva Dry Transformer nem at installere og kræver minimal plads. Dens holdbare konstruktion sikrer langsigtet ydeevne og pålidelighed, selv under barske forhold.
Tilpasningsmuligheder:
Producenter tilbyder en række tilpasningsmuligheder, herunder forskellige spændingsniveauer, input- og outputkonfigurationer og monteringsarrangementer. Dette giver slutbrugere mulighed for at skræddersy transformeren til deres specifikke behov og krav.
Overholdelse og sikkerhed:
SGOB 250kva Dry Transformer overholder internationale standarder og regler, hvilket sikrer dens sikkerhed og pålidelighed. Strenge test- og certificeringsprocesser verificerer dens overensstemmelse med industristandarder, herunder dem, der er relateret til elektromagnetisk kompatibilitet (EMC), kortslutningsmodstandsevne og termisk ydeevne.
Ansøgninger:
Industriel: Velegnet til brug i produktionsanlæg, minedrift og andre tunge miljøer, hvor pålidelighed og holdbarhed er altafgørende.
Kommerciel: Perfekt til store kommercielle bygninger, indkøbscentre, hoteller og andre steder, der kræver en stabil strømforsyning til forskellige apparater og udstyr.
Institutionel: Ideel til uddannelsesinstitutioner, sundhedsfaciliteter og offentlige bygninger, hvor strømafbrydelser kan have alvorlige konsekvenser.
Branchendenser og innovationer:
Efterhånden som strømdistributionsindustrien fortsætter med at udvikle sig, fokuserer producenterne på at udvikle transformere, der er mere effektive, pålidelige og bæredygtige. SGOB 250kva Dry Transformer afspejler disse tendenser, der inkorporerer avancerede materialer og teknologier for at forbedre ydeevnen og reducere miljøpåvirkningen.
Derudover transformerer integrationen af smart grid-teknologier og Internet of Things (IoT) industrien. Med fjernovervågning og forudsigelig vedligeholdelse kan slutbrugere optimere transformatorens ydeevne, reducere nedetiden og forlænge dens levetid.
PRODUKTFUNKTIONER

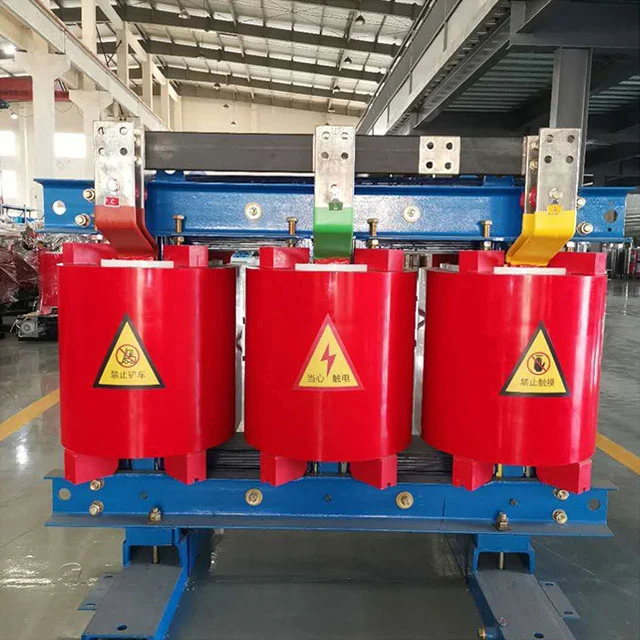

Den epoxyharpiksstøbte 250kva Dry Transformer produceret af Shanghai Industrial Transformer Co., Ltd. er udviklet og designet i samarbejde med Shenyang Transformer Research Institute ved at introducere avanceret udenlandsk teknologi. Produktpålidelighedsindekset har nået det internationale avancerede niveau.
SGOB 250kva Dry Transformer er sikker, flammehæmmende og brandsikker, forureningsfri og kan installeres direkte i lastcentret. Den er vedligeholdelsesfri, nem at installere, har lave omfattende driftsomkostninger, lavt tab, god fugtsikker ydeevne, kan fungere normalt ved 100 % luftfugtighed og kan sættes i drift uden fortørring efter nedlukning. Den har lav delvis afladning, lav støj, stærk varmeafledningsfunktion og kan fungere ved 150% nominel belastning under tvungen luftkøling.
SGOB 250kva Dry Transformer er nu meget brugt i højhuse, kommercielle centre, lufthavne, stationer, dokker, undergrundsbaner, fabrikker, underjordiske distributionsstationer, offshore olieboreplatforme, kraftværker og andre steder med barske miljøer og brugsforhold.
Vigtigste materialer og funktioner
Spolen bruger F-klasse isoleret kobbertråd som leder og glasfiber og epoxyharpiks kompositmateriale som isolering. Dens ekspansionskoefficient er tæt på kobberlederens og har god slagfasthed, temperaturændringsmodstand og revnemodstand. Alle komponenter af glasfiber og epoxyharpiks er selvslukkende og vil ikke fortsætte med at brænde. Samtidig er højspændingsspolen støbt med epoxyharpiks under 1mbar vakuumtilstand, og der er ingen bobler inde i spolen, hvilket sikrer, at den delvise udledning af spolen er lille. Samtidig reduceres tabet af transformeren effektivt.
The iron core of the transformer is made of 30EH120 series of high-permeability cold-rolled silicon steel sheets with orderly grain orientation imported from Nippon Steel, Japan, with 45° full-bevel joints and four-level step-by-step stacking. The surface of the iron core is sealed with insulating resin paint to prevent moisture and rust, and the two clamps and fasteners have anti-corrosion protective layers. The entire iron core adopts a non-stacked iron yoke and steel pull plate structure, which effectively reduces no-load loss, no-load current and iron core noise.
For lavspændings- og højstrømsspoler er kortslutningsspændingen stor, når der opstår kortslutning, og antallet af lavspændingsdrejninger er lille. Jo større lavspændingsstrømmen er, jo mere fremtrædende vil problemet med ustabile ampere-drejninger være, når trådviklingstypen anvendes. Varmeafledningsproblemet skal også overvejes. På dette tidspunkt kan brugen af folievikling til lavspænding bedre løse ovenstående problemer. Først og fremmest har folieprodukter ikke aksiale vindinger og aksiale viklingsspiralvinkler. Ampere-drejningerne af høj- og lavspændingsviklinger er afbalancerede, og transformatorens aksiale spænding er lille, når der opstår kortslutning. For det andet, på grund af dens tynde isolering, kan flerlags luftkanaler indstilles efter ønske i processen, og varmeafledningsproblemet er også bedre løst. Den interne svejsning af spolen vedtager xenonbeskyttelsessvejsning på den fuldautomatiske folieviklemaskine, som har høj præcision, lav svejsemodstand og ingen ekstern svejseproces. DMD isolering anvendes mellem viklingslagene, og enderne forsegles og hærdes med harpiks efter vikling.
Cross-flow top-blæsende køleventilator er vedtaget, som har egenskaberne lav støj, højt vindtryk, smukt udseende osv., og forbedrer overbelastningskapaciteten af transformeren. Temperaturstyringen vedtager en intelligent temperaturregulator for at forbedre sikkerheden og pålideligheden af transformatordriften.
PRODUKTBESKRIVELSE
Epoxyharpiksisoleret tør type transformer er et meget sikkert produkt. Den kan installeres direkte i lastcentret. Det fungerer godt i miljøet med 100 % fugtighed uden fortørring. Det er blevet meget brugt i konstruktionsområdet, kommercielt center, lufthavn, station, havn, metro, fabrik, underjordisk kraftdistributionsstation, offshore olieboreplatform, kraftværk osv.
PRODUKTFUNKTIONER
● Brandsikker
● Moisture resistance
● Nem vedligeholdelse og installation
● Kører godt under barske miljøforhold
● Ikke-forurenende produkt
● Lavt tab under den omfattende drift
PARAMETRE
MODEL | INTET LASTTAB (W) |
LASTTAB (120 %) |
IMPENDENS (%) |
NOLOAD STRØM (%) |
STØJNIVEAU (Lpa) dB |
VÆGT (KG) |
SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
MODEL | DIMENSION(MM) | |||||||||
a | b | c | d | e | f | g | h | K1 | K2 | |
SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
MODEL | KAPACITET (KVA) |
LENGTH (MM) |
BREDDE (MM) | HØJDE (MM) |
LANGE (MM) | HORISONTAL (MM) | VÆGT (KG) |
SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
VIRKSOMHEDSPROFIL
Shanghai Industry Transformers Co., Ltd (SGOB) er en komplet leverandør af elektrisk distributionsudstyr. Vores produkter omfatter:
● Olie-nedsænkede transformere
● 35KV oliesænkede transformere
● Expoxy harpiks isolering tør-type krafttransformatorer
● Distributionstransformatorer af amorfe legeringer
● Fotovoltaiske transformere
● Vindkrafttransformere
● Understationstransformere i boks-stil
Vores virksomhed blev grundlagt i 2007 og har i dag et 40.000 kvm værksted og mere end 200 ansatte. Vores produkter er meget udbredt i en bred vifte af industrier såsom elproduktion og distribution, kulproduktion, metallurgi, olie og gas, kemikalier, byggeri, havne, lufthavne, jernbaner og kommunal infrastruktur.
Vi producerer også relateret udstyr såsom el-skabe og -skabe, koblingsbokse I øjeblikket udvider vi vores produktlinje til andre strømrelaterede områder som krympekonnektorer, elektriske kabler og tilhørende mekanisk udstyr osv. Vores mål er at bygge et one-stop platform for levering af elektrisk udstyr og dele til vores globale kundebase.
Vi er afhængige af vores strenge kvalitetskontrolsystem for at levere produkter af højeste kvalitet. Af vores 200 ansatte er 46 ingeniørerfaring. Vores kvalitetssystem omfatter kvalifikationer til:
● National Transformers Quality Supervision Center i Kina
● ISO-9001:2008 Kvalitetsstyringssystem
● ISO-14001:2004 Miljøledelsessystem
● OHSMS18000 Health and Safety System
Vores patenter:
Vores produktions- og kvalitetstestfunktioner omfatter:
● Automatisk folieoprulning
● Digital silikone stålplade og opskæring
● Fuldautomatisk vakuumtørreovn og laklinje
● HAEFLY delvis udladningstester
● HAEFLY power analysator
● HAEFLY harmonic analyzer
Resultatet er et overlegent produkt af høj effektivitet, lavere strømtab og lav støj for at maksimere din infrastrukturinvestering.
