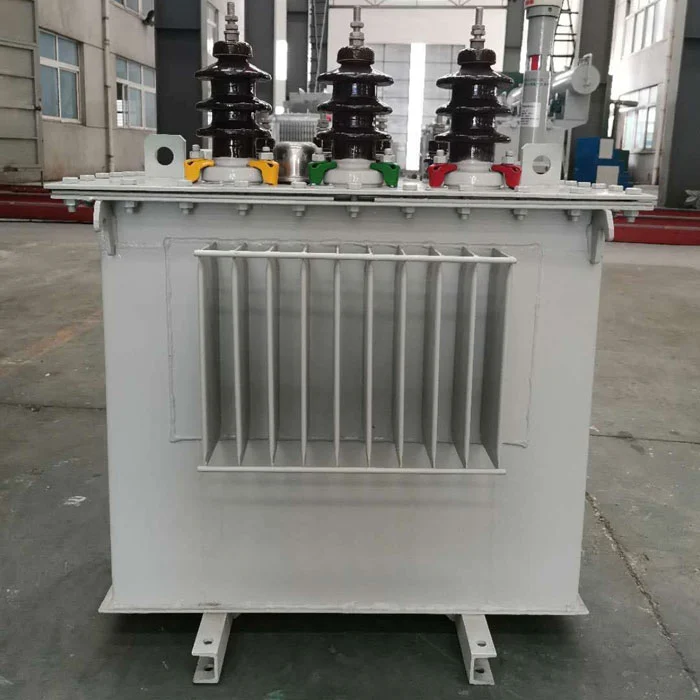

SGOB Effektiv varmeafledning 100 kVA distributionstransformator Kina forsyningseksport er konstrueret til stabil termisk kontrol under kontinuerlig belastning. Med optimeret oliecirkulationskøling og siliciumstålkerne med lavt tab sikrer den effektiv varmestyring, reduceret energispild og pålidelig drift til kommercielle og industrielle elnetværk.
SGOBEffektiv varmeafledning 100 kVA distributionstransformator Eksportøren er konstrueret med en praktisk tankegang for feltdrift, der lægger vægt på temperaturadfærd, belastningstilpasningsevne og langtidsstabilitet frem for kun laboratoriedata.
I mange standarddistributionstransformatorer styres varme hovedsageligt gennem basisoliekonvektion uden optimerede interne strømningsveje. Dette fører ofte til lokal temperaturstigning under kontinuerlig belastning.
SGOB forbedrer dette ved at fokusere på varmevejsoptimering:
- Reducerer stillestående oliezoner inde i tankstrukturen
- Forbedrer retningsbestemt olieflow inde i viklingskanaler
- Forbedrer spole-til-olie varmeoverførselseffektiviteten
- Styrer dannelse af hotspot under langvarig belastning
- Stabiliserer temperaturstigningskurven i stedet for kortvarig spidsregulering
Sammenlignet med konventionelle modeller er den vigtigste forbedring ikke "mere køling", men mere kontrolleret termisk fordeling.
SGOB Effektiv varmeafledning 100 kVA distributionstransformator er designet baseret på rigtige installationsmiljøer såsom kommercielle bygninger, små fabrikker og udendørs transformerstationer.
Strukturelle højdepunkter:
- Forstærket viklingsstøtte for at reducere deformation under termisk ekspansion
- Optimeret spoleafstand for at forbedre olieindtrængning
- Mekanisk låsesystem for at reducere vibrationsinduceret forskydning
- Tankstruktur designet til ensartet konvektionscirkulation
- Forbedret tætningsstabilitet for at forhindre fugtrelateret termisk ældning
Denne struktur er målrettet mod langsigtet feltpålidelighed frem for kortsigtet testydelse.
I stedet for kun at øge kølekapaciteten reducerer SGOB varmen ved produktionskilden.
Teknisk tilgang:
- Højpermeabilitet siliciumstål reducerer magnetiseringsstrømtab
- Kobberviklingslayout minimerer modstandsopvarmning
- Step-lap kernestruktur forbedrer balancen i fluxfordelingen
- Reduceret harmonisk opvarmning under variable belastningsforhold
- Lavere tab af hvirvelstrøm gennem optimeret lamineringsbehandling
Denne "reducer varme først, derefter spred"-strategi forbedrer effektiviteten mere effektivt end opgraderinger til kun køling.
Sammenlignet med tør-type eller grundlæggende ventilerede transformere, giver olienedsænkning klare termiske fordele:
SGOB olie-nedsænket system fordele:
- Olie fungerer som både isolering og varmeoverførselsmedium
- Hurtigere varmespredning sammenlignet med luftkølesystemer
- Mere stabil temperatur under spidsbelastningscyklusser
- Bedre overbelastningstolerance ved høj efterspørgsel på kort tid
- Mindre risiko for isoleringsnedbrud på grund af temperaturspidser
Dette gør den mere velegnet til ustabile eller fluktuerende belastningsmiljøer.
Materialeteknik spiller en nøglerolle i varmeafledningsevnen:
- Kernemateriale: kornorienteret siliciumstål med lavt tab
- Leder: iltfrit kobber med stabil modstand under varme
- Isolering: olie-papir kompositsystem med termisk udholdenhed
- Forsegling: anti-aging gummi for at opretholde intern trykstabilitet
- Strukturelt stål: forstærket tanklegeme til varme- og trykbalance
Alle materialer er verificeret gennem indgående inspektion i overensstemmelse med ISO9001 systemkontrol.
| Model | Kapacitet (kVA) | HV (kV) | LV (kV) | Tab uden belastning (kW) | Impedans (%) | Vægt (kg) | Dimension (mm) |
| S11-M-50/10 | 50 | 6-20 | 0.4 | 0.13 | 4 | 420 | 800×490×1000 |
| S11-M-80/10 | 80 | 6-20 | 0.4 | 0.18 | 4 | 540 | 870×510×1130 |
| S11-M-100/10 | 100 | 6-20 | 0.4 | 0.20 | 4 | 605 | 890×520×1140 |
| S11-M-160/10 | 160 | 6-20 | 0.4 | 0.27 | 4 | 790 | 1110×580×1170 |
SGOBEffektiv varmeafledning 100 kVA distributionstransformatorer velegnet til brugere, der kræver stabil langtidsdrift med minimale temperaturudsving.
Typiske applikationsmiljøer:
- Detail- og kommercielle eldistributionssystemer
- Små fremstillings- og forarbejdningsværksteder
- Transformatorstationer til byer
- Let industrielle automationsanlæg
- Infrastruktur hjælpestrømsystemer
- Blandede miljøer med hyppige belastningsvariationer
Dens termiske stabilitetsdesign er især fordelagtig i miljøer med høj omgivelsestemperatur eller begrænset ventilation.
De fleste konventionelle transformere er hovedsageligt afhængige af passiv oliecirkulation uden optimeret intern flowarkitektur, hvilket kan skabe ujævn temperaturfordeling.
SGOB forbedrer dette ved at fokusere på tre reelle operationelle huller:
- Ujævn varmefordeling inde i viklingskonstruktioner
- Langsom varmeoverførsel under konstant høj belastning
- Utilstrækkelig termisk stabilitet under belastningsudsving
100 kVA distributionstransformator løser disse problemer ved at omdesigne interne oliestrømningsbaner og forstærke varmeoverførselskonsistensen i stedet for blot at øge materialetykkelsen eller tankstørrelsen.
SGOB er fremstillet af Shanghai Industry Transformers Co., Ltd., med integreret produktionskapacitet:
- 40.000 m² moderne produktionsbase
- CNC silicium stål skære- og stablingslinjer
- Automatiserede spoleoprulnings- og vakuumtørringssystemer
- Laboratorier til test af elektrisk ydeevne
- Fuld overensstemmelse med IEC60076 og GB1094 standarder
Virksomheden fokuserer på stabil masseproduktion til globale infrastrukturprojekter frem for isolerede brugerdefinerede enheder.
Hver enhed på 100 kVA distributionstransformator gennemgår flertrinsvalidering:
- Test af temperaturstigning under fuld belastning
- Verifikation af oliecirkulationseffektivitet
- Isolationsstyrke og dielektrisk test
- Kortslutningsmekanisk spændingsevaluering
- Tabsmåling (ingen belastning og belastningstab)
Dette sikrer ensartet termisk adfærd før forsendelse.
SGOBEffektiv varmeafledning 100 kVA distributionstransformatorer positioneret som en termisk stabilitet optimeret distributionsløsning. I stedet for at stole på konventionelle køleantagelser, forbedrer den intern varmestrømskontrol, reducerer tabsdrevet opvarmning og forbedrer temperaturens ensartethed, hvilket gør den velegnet til langsigtede kommercielle og industrielle strømdistributionssystemer, der kræver stabil drift og reduceret vedligeholdelsesafhængighed.
