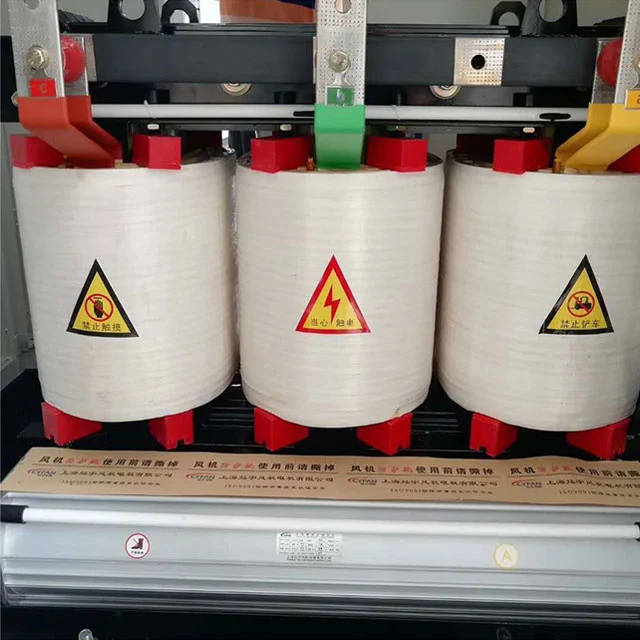

30kva tør transformer

SGOB 30kva Dry Transformer er en højtydende, kompakt og pålidelig strømtransformationsløsning designet til en lang række applikationer, hvor plads er en begrænsning, og sikkerhed er altafgørende. Med en nominel effektkapacitet på 30 kilovolt-ampere (kva) er denne transformer specielt konstrueret til at opfylde kravene fra moderne industri-, kommercielle- og boligmiljøer.

Nøglefunktioner

Tør-type konstruktion:

Transformatorens kerne og viklinger er indkapslet i et flammehæmmende, fugtbestandigt og miljøvenligt materiale, hvilket eliminerer behovet for isoleringsolie.

Denne tør-type konstruktion gør transformeren mere sikker at betjene og lettere at vedligeholde, da den eliminerer risikoen for olielækager og brande.

Høj effektivitet:

SGOB 30kva Dry Transformer er designet til at minimere energitab under kraftoverførsel og sikre, at den fungerer ved høje effektivitetsniveauer.

Dette bidrager til omkostningsbesparelser på elregningen og reducerer slutbrugerens miljøaftryk.

Kompakt design:

Med sit slanke og kompakte design optager transformatoren minimal plads, hvilket gør den ideel til installationer i trange områder.

Dette design letter også nem transport og installation, hvilket reducerer de samlede installationsomkostninger og -tid.

Avancerede beskyttelsessystemer:

Udstyret med en række beskyttelsesanordninger, herunder overstrøms-, overspændings- og temperaturrelæer, giver transformatoren omfattende beskyttelse mod fejl og uregelmæssigheder.

Disse funktioner sikrer sikkerheden for personale og udstyr og forhindrer potentiel nedetid og skader.

Holdbarhed og pålidelighed:

Transformatoren er bygget med materialer af høj kvalitet og præcisionsteknik og er designet til at modstå belastningen i industrielle og kommercielle miljøer.

Dens robuste konstruktion sikrer langsigtet pålidelighed og ydeevne, hvilket minimerer behovet for vedligeholdelse og reparationer.

Tilpasningsmuligheder:

SGOB 30kva Dry Transformer kan tilpasses til at opfylde specifikke strømkrav og applikationsbehov.

Dette inkluderer muligheder for forskellige spændingsniveauer, indgangs- og udgangsforbindelser og monteringskonfigurationer, der sikrer, at transformeren problemfrit integreres i slutbrugerens eksisterende elektriske infrastruktur.

Ansøgninger

SGOB 30kva Dry Transformer er velegnet til en bred vifte af applikationer, herunder:

Kommercielle bygninger: Giver pålidelig strøm til belysning, HVAC-systemer og andet elektrisk udstyr i kontorbygninger, detailbutikker og andre kommercielle rum.

Industrielle indstillinger: Understøtter driften af ​​maskiner, udstyr og produktionslinjer i fremstilling, raffinering og andre industrielle miljøer.

Boligbrug: Tilbyder en sikker og effektiv strømløsning til hjem og små virksomheder, der sikrer en stabil og pålidelig strømforsyning til daglige behov.

Specialapplikationer: Velegnet til brug i marine, minedrift og andre specialmiljøer, hvor pladsen er begrænset, og sikkerhed er en topprioritet.

PRODUKTFUNKTIONER

Epoxyharpiksstøbte 30kva Dry Transformer produceret af Shanghai Industrial Transformer Co., Ltd. er udviklet og designet i samarbejde med Shenyang Transformer Research Institute ved at introducere avanceret udenlandsk teknologi. Produktpålidelighedsindekset har nået det internationale avancerede niveau.

SGOB 30kva Dry Transformer er sikker, flammehæmmende og brandsikker, forureningsfri og kan installeres direkte i lastcentret. Den er vedligeholdelsesfri, nem at installere, har lave omfattende driftsomkostninger, lavt tab, god fugtsikker ydeevne, kan fungere normalt ved 100 % luftfugtighed og kan sættes i drift uden fortørring efter nedlukning. Den har lav delvis afladning, lav støj, stærk varmeafledningsfunktion og kan fungere ved 150% nominel belastning under tvungen luftkøling.

SGOB 30kva Dry Transformer er nu meget brugt i højhuse, kommercielle centre, lufthavne, stationer, dokker, undergrundsbaner, fabrikker, underjordiske distributionsstationer, offshore olieboreplatforme, kraftværker og andre steder med barske miljøer og brugsforhold.

Vigtigste materialer og funktioner

Spolen bruger F-klasse isoleret kobbertråd som leder og glasfiber og epoxyharpiks kompositmateriale som isolering. Dens ekspansionskoefficient er tæt på kobberlederens og har god slagfasthed, temperaturændringsmodstand og revnemodstand. Alle komponenter af glasfiber og epoxyharpiks er selvslukkende og vil ikke fortsætte med at brænde. Samtidig er højspændingsspolen støbt med epoxyharpiks under 1mbar vakuumtilstand, og der er ingen bobler inde i spolen, hvilket sikrer, at den delvise udledning af spolen er lille. Samtidig reduceres tabet af transformeren effektivt.

Transformatorens jernkerne er lavet af 30EH120-serien af ​​højpermeabilitet koldvalsede siliciumstålplader med ordnet kornorientering importeret fra Nippon Steel, Japan, med 45° fuldfasede samlinger og fire-niveau trin-for-trin stabling. Overfladen af ​​jernkernen er forseglet med isolerende harpiksmaling for at forhindre fugt og rust, og de to klemmer og fastgørelseselementer har korrosionsbeskyttende lag. Hele jernkernen vedtager en ikke-stablet jernåg og ståltrækpladestruktur, som effektivt reducerer ubelastet tab, ubelastet strøm og jernkernestøj.

For lavspændings- og højstrømsspoler er kortslutningsspændingen stor, når der opstår kortslutning, og antallet af lavspændingsdrejninger er lille. Jo større lavspændingsstrømmen er, jo mere fremtrædende vil problemet med ustabile ampere-drejninger være, når trådviklingstypen anvendes. Varmeafledningsproblemet skal også overvejes. På dette tidspunkt kan brugen af ​​folievikling til lavspænding bedre løse ovenstående problemer. Først og fremmest har folieprodukter ikke aksiale vindinger og aksiale viklingsspiralvinkler. Ampere-drejningerne af høj- og lavspændingsviklinger er afbalancerede, og transformatorens aksiale spænding er lille, når der opstår kortslutning. For det andet, på grund af dens tynde isolering, kan flerlags luftkanaler indstilles efter ønske i processen, og varmeafledningsproblemet er også bedre løst. Den interne svejsning af spolen vedtager xenonbeskyttelsessvejsning på den fuldautomatiske folieviklemaskine, som har høj præcision, lav svejsemodstand og ingen ekstern svejseproces. DMD isolering anvendes mellem viklingslagene, og enderne forsegles og hærdes med harpiks efter vikling.

Cross-flow top-blæsende køleventilator er vedtaget, som har egenskaberne lav støj, højt vindtryk, smukt udseende osv., og forbedrer overbelastningskapaciteten af ​​transformeren. Temperaturstyringen vedtager en intelligent temperaturregulator for at forbedre sikkerheden og pålideligheden af ​​transformatordriften.

PRODUKTBESKRIVELSE

Epoxyharpiksisoleret tør type transformer er et meget sikkert produkt. Den kan installeres direkte i lastcentret. Det fungerer godt i miljøet med 100 % fugtighed uden fortørring. Det er blevet meget brugt i konstruktionsområdet, kommercielt center, lufthavn, station, havn, metro, fabrik, underjordisk kraftdistributionsstation, offshore olieboreplatform, kraftværk osv.

PRODUKTFUNKTIONER

● Brandsikker

● Fugtbestandighed

● Nem vedligeholdelse og installation

● Kører godt under barske miljøforhold

● Ikke-forurenende produkt

● Lavt tab under den omfattende drift

PARAMETRE

VIRKSOMHEDSPROFIL

Shanghai Industry Transformers Co., Ltd (SGOB) er en komplet leverandør af elektrisk distributionsudstyr. Vores produkter omfatter:

● Olie-nedsænkede transformere

● 35KV oliesænkede transformere

● Expoxy harpiks isolering tør-type krafttransformatorer

● Distributionstransformatorer af amorfe legeringer

● Fotovoltaiske transformere

● Vindkrafttransformere

● Understationstransformere i boks-stil

Vores virksomhed blev grundlagt i 2007 og har i dag et 40.000 kvm værksted og mere end 200 ansatte. Vores produkter er meget udbredt i en bred vifte af industrier såsom elproduktion og distribution, kulproduktion, metallurgi, olie og gas, kemikalier, byggeri, havne, lufthavne, jernbaner og kommunal infrastruktur.

Vi producerer også relateret udstyr såsom el-skabe og -skabe, koblingsbokse I øjeblikket udvider vi vores produktlinje til andre strømrelaterede områder som krympekonnektorer, elektriske kabler og tilhørende mekanisk udstyr osv. Vores mål er at bygge et one-stop platform for levering af elektrisk udstyr og dele til vores globale kundebase.

Vi er afhængige af vores strenge kvalitetskontrolsystem for at levere produkter af højeste kvalitet. Af vores 200 ansatte er 46 ingeniørerfaring. Vores kvalitetssystem omfatter kvalifikationer til:

● National Transformers Quality Supervision Center i Kina

● ISO-9001:2008 Kvalitetsstyringssystem

● ISO-14001:2004 Miljøledelsessystem

● OHSMS18000 Health and Safety System

Vores patenter:

Vores produktions- og kvalitetstestfunktioner omfatter:

● Automatisk folieoprulning

● Digital silikone stålplade og opskæring

● Fuldautomatisk vakuumtørreovn og laklinje

● HAEFLY delvis udladningstester

● HAEFLY power analysator

● HAEFLY harmonisk analysator

Resultatet er et overlegent produkt af høj effektivitet, lavere strømtab og lav støj for at maksimere din infrastrukturinvestering.
