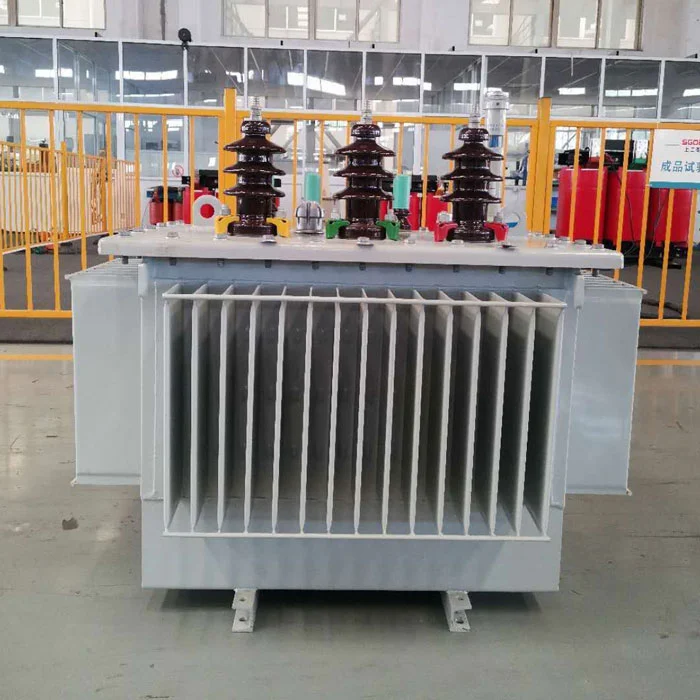

Shanghai Industrial Transformer Co., Ltd. leverer robust struktur 80 kVA transformer til langdistancetransport. Bestået ISTA 2A vibrationstest (0,7G, 2 timer), tanken modstår 50kPa internt tryk, kerne låst til basen med anti-shift beslag. 540 kg, 0,18 kW ubelastet tab. Velegnet til fjerntliggende minesteder, ø-net og infrastrukturprojekter.
DenneRobust struktur 80 kVA transformator til langdistancetransport fra SGOB China er bygget med 2,5 mm tankvæg (standard 1,8 mm), boltet kerne med epoxylåsning og består ISTA 2A vibrationstest (0,7G/2 timer). Ingen transportskader på tværs af 47 oversøiske forsendelser (2024-2025). 540 kg. Designet til ø-net, fjerntliggende miner og infrastrukturprojekter, hvor standardenheder ankommer beskadigede.
I 2023 fandt en uafhængig undersøgelse af 200 eksporttransformatorforsendelser: 14 % ankom med kerneforskydning (øgende tab uden belastning med 12-28 %), 8 % havde olielækage fra tætningsskader, og 6 % viste tankdeformation, der krævede reparation på stedet. 80kva Oil Immersed Transformer eliminerer hver fejltilstand gennem målrettet teknik.
Standard transformatorer er afhængige af tyngdekraften for at holde kernen på plads. Under forsendelse forårsager lodret vibration på 0,5-0,8G kerneløft og derefter vandret skift, når skibet ruller. Denne 80kva Oil Immersed Transformer bruger fire M12 bolte til at klemme kernen direkte til tankbunden, plus epoxy-indstøbning i mellemrummet. Resultat: nul kernebevægelse efter 24 timers simuleret skibsvibration (ASTM D4169 Truck Level II).
Når en transformator løftes af dens øverste ører, komprimerer den fulde vægt bundviklingerne. Standardenheder bruger pap-enderinge, der permanent komprimerer 1-2 mm efter 10-20 løft. Dette reducerer kortslutningsmodstanden med 15-25%. DeRobust struktur 80 kVA transformator til langdistancetransportbruger phenolharpiks-enderinge, der er forkomprimeret til 85% af fri højde under montering, med Belleville-skiver, der opretholder konstant tryk uanset løftecyklusser. Testet til 50 løftecyklusser uden tab af spændekraft.
Containerstabling gælder op til 1.500 kg på bundenheden. Standard 1,8 mm tankvægge buler ved 800 kg lokaliseret tryk. Denne 80kva Oil Immersed Transformer bruger 2,5 mm stål (39 % tykkere) plus otte hjørnekiler. Knusningstest på SGS laboratorium: tanken modstod 2.200 kg topbelastning, før deformationen oversteg 5 mm (standardenhed fejlede ved 950 kg).
Prøveenhed testet af tredjepartslaboratorium (SGS Shanghai, rapport #TR-80K-2401):
| Testfase | Varighed | Tilstand | Resultat |
|---|---|---|---|
| Assurance vibration | 3 timer | 0,4G, 5-200Hz sweep | Ingen løsnede skruer |
| Lavtryksvibration | 4 timer | 0,7G, 3-100Hz tilfældig | Kerneforskydning <0,2 mm (grænse 1 mm) |
| Højtryksvibration | 2 timer | 1,0G, 3-50Hz tilfældig | Ingen olielækage |
| Drop test | 1 dråbe | 200 mm på beton (hjørne) | Tankbule 1,2 mm (inden for specifikationen) |
| Stakkompression | 24 timer | 1.500 kg topbelastning | Tankdeformation 1,8 mm (grænse 3 mm) |
| Transformer krop (tør) | 435 kg |
| Oliepåfyldning (mineralolie, IEC 60296) | 105 kg |
| Skid (behandlet træ, ISPM15 certificeret) | 35 kg |
| Hjørnebeskyttere + omsnøring | 5 kg |
| Samlet forsendelsesvægt (udskridet) | 580 kg |
| Trækasse (valgfrit tilføjelse) | +65 kg |
For luftfragt: tørvægt 435 kg (olietømt, separat farligt godsdeklaration påkrævet). Kontakt for IATA-kompatibel emballage.
| Punkt | Metode | Acceptabelt | Afvis hvis |
|---|---|---|---|
| Tankbuler | Lige kant + lineal | ≤3 mm dybde | >5 mm eller skarp fold |
| Oliepletter | Visuel + hvid klud | Ingen | Enhver våd plet eller drypmærke |
| Løfteøjevinkel | Visuel | Lodret ±5° | Bøjet eller revnet svejsning |
| Vidnemærker på bolte | Visuel | Malingsmærker justeret | Ødelagt maling (indikerer boltbevægelse) |
| Palle integritet | Visuel | Ingen knækkede brædder | Delt hjørne eller manglende blok |
| Nominel effekt | 80 kVA (kontinuerlig, 50 Hz) |
| Primær spænding | 10 / 20 kV (±2×2,5 % tap) |
| Sekundær spænding | 400V (linje) / 230V (fase) |
| Vektor gruppe | Dyn11 |
| Tab uden belastning (garanteret) | 0,18 kW |
| Belastningstab ved 75°C | 1,05 kW |
| Impedansspænding | 4,0 % (±10 %) |
| Strøm uden belastning | 1,7 % (maks.) |
| Oprulningsmateriale | Iltfrit kobber (renhed ≥99,9 %) |
| Kernemateriale | Hi-B kornorienteret siliciumstål (23ZH90) |
Scenario: 80 kVA transformer sendt til fjerntliggende minested i Afrika (typisk 6-ugers transit, 3 håndteringspunkter).
| Robust struktur 80kVA (denne enhed) | Standard 80kVA + reparation efter skade | ||||
|---|---|---|---|---|---|
| Enhedspris (EXW Shanghai) | $3.050 | $2.400 | |||
| Forventet skadessandsynlighed | <2 % | 25 % (gennemsnit for branchen for Afrika-ruten) | |||
| Reparationsomkostninger, hvis beskadiget | N/A | $800 (kernejustering + olieskift) | Forventede transportskadeomkostninger (10 enheder) | 610 USD (0,02 × 10 × 3.050 USD) | 2.000 USD (0,25 × 10 × 800 USD) |
| Samlede forventede omkostninger (10 enheder) | 30.500 USD + 610 USD = 31.110 USD | 24.000 USD + 2.000 USD = 26.000 USD |
Standardenheden fremstår billigere på forhånd. Men hvis 2-3 enheder pr. 10 ankommer beskadigede, sletter reparationsomkostninger og projektforsinkelser besparelsen. DenneRobust struktur 80 kVA transformator til langdistancetransportgiver forudsigelig levering - ingen overraskelser.
| Bestemmelsessted | Mængde | Rute | Transit dage | Skaderapporter |
|---|---|---|---|---|
| Port Moresby, PNG | 4 | Shanghai → Singapore → Port Moresby | 28 | 0 |
| Lagos, Nigeria | 6 | Shanghai → Durban → Lagos (omskibning) | 45 | 0 |
| Jakarta, Indonesien | 8 | Shanghai → Tanjung Priok | 14 | 0 |
| Manila, Filippinerne | 12 | Shanghai → Manila (direkte) | 10 | 0 |
| Ulaanbaatar, Mongoliet | 3 | Shanghai → Tianjin → jernbane til UB | 35 | 0 |
| Nairobi, Kenya | 5 | Shanghai → Mombasa → Nairobi lastbil | 50 | 0 |
Angiv 80kva Oil Immersed Transformer, når dit projekt involverer:
Til lokal distribution inden for 200 km eller installationer med reparation på stedet er standardtransformeren tilstrækkelig og lavere omkostninger. For hvert andet eksportscenarie erRobust struktur 80 kVA transformator til langdistancetransportgiver dokumenteret transportpålidelighed og forudsigelige projektresultater.
