Inden for strømudstyr kommer navnet "Oil Dybsed Transformer" direkte fra dens kerne -strukturelle funktioner. Denne type transformer fordyber fuldstændigt de vigtigste elektromagnetiske komponenter inde i en speciel isolerende olie. Dette strukturelle design er det grundlæggende mærke, der adskiller det fra andre typer transformere.

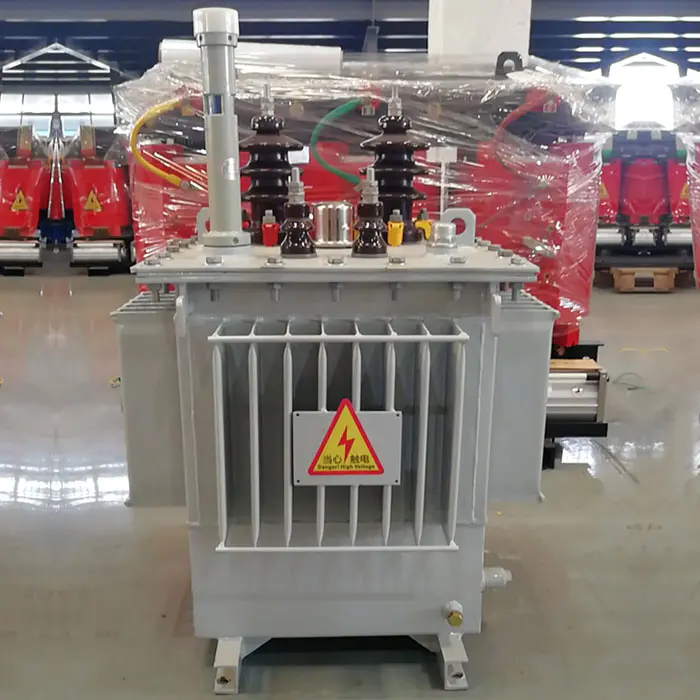

De30 kva olie nedsænket transformerer hovedsageligt sammensat af en jernkerne, viklinger og et isoleringssystem. Dens mest bemærkelsesværdige eksterne træk er en metalboks eller bølgepap med køleplade, og det indre rum er fyldt med en stor mængde isolerende olie. Når transformeren sættes i drift, passerer strømmen gennem viklingen for at generere arbejdsvarme. Den isolerende olie spiller flere nøgleroller i denne proces:
For det første som en effektiv dielektrisk til at blokere den aktuelle sti mellem komponenter med forskellige potentialer.
For det andet, som et varmeoverførselsmedium, bringer det varme fra det indre opvarmningsområde til overfladen af kassen gennem konvektion.
På samme tid kan den flydende olie også isolere luften fra kontakt, der hæmmer aldringsprocessen for de vigtigste interne materialer.
Denne interne olie-nedsatte struktur gør den særlig velegnet til langvarig drift udendørs eller på steder med barske miljøforhold. Tilstedeværelsen af isolerende olie forbedrer i høj grad pålideligheden af den interne isolering af udstyret, og dets termiske kapacitetsegenskaber bremser også effektivt temperaturstigningshastigheden for udstyret, når belastningen svinger. Selvom olieniveauet og oliekvaliteten skal kontrolleres regelmæssigt, giver dette design transformeren stabile og forudsigelige servicekapaciteter i mange år. Afhængigheden af og påføring af "olie" er den mest væsentlige tekniske fodnote af navnet "olie-nedbrydende".
