Produkt beskrivelse

Fabrikant:Shanghai Industrial Transformer Co., Ltd. (Est. 2007)

De80 kVA olienedsænket transformator til kommerciel strømfordelinger en fælles specifikation for små og mellemstore kommercielle faciliteter, herunder dagligvarebutikker (300-500 m²), lokale klinikker, små hoteller (20-30 værelser) og lette produktionsværksteder med en samlet tilsluttet belastning mellem 150-250 ampere ved 0,4 kV.

80 kVA belastningskapacitet – hvad kan den drive?

Udstyrstype	Mængde	Subtotal belastning (kVA)
LED-belysning (100W hver)	100 inventar	10
HVAC (5kW køling hver)	4 enheder	20
Elevator (7,5 kW)	1 enhed	8
Point-of-sale-systemer + IT	10 arbejdsstationer	5
Køling (kommercielle kølere)	6 enheder	12
Diverse forretninger	-	15
Total typisk belastning		70 kVA
Sikkerhedsmargin		10 kVA

Denne 80 kVA olienedsænkede transformator til kommerciel kraftdistribution understøtter ovenstående typiske kommercielle blanding med 10-15 % kapacitetsreserve til fremtidig udvidelse.

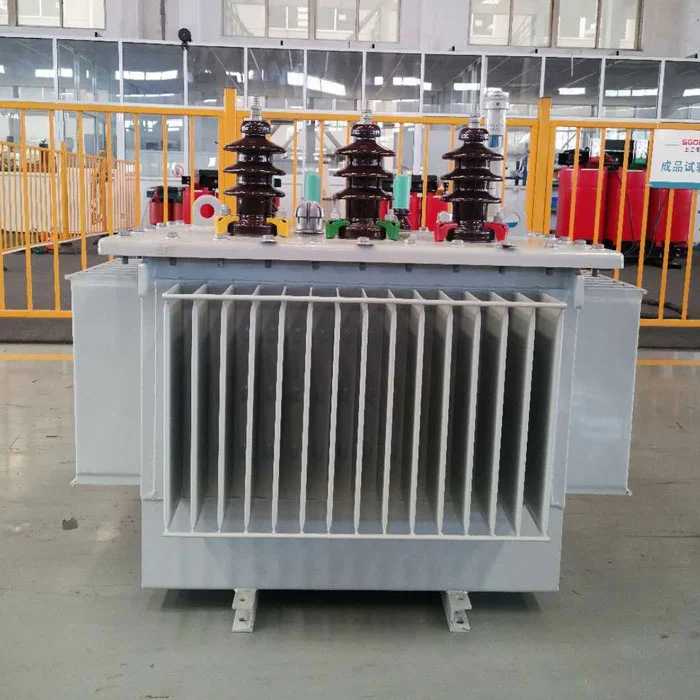

80kva Oil Immersed Transformer

Tekniske parametre

Nominel kapacitet	80 kVA
Primær spænding	10 ±2×2,5 % / 20 kV
Sekundær spænding	400V / 230V trefaset
Frekvens	50 Hz
Forbindelsesgruppe	Dyn11 (standard)
Tab uden belastning (målt)	≤0,18 kW (typisk 0,176-0,179)
Belastningstab ved 75°C	≤1,05 kW
Impedans	4 %
Strøm uden belastning	≤1,7 % (typisk 1,5-1,6 %)
Samlet masse	540 kg (oliemasse ca. 105 kg)
Forsendelsesdimensioner	950 × 600 × 1250 mm (kasse)
Kølemetode	ONAN (Oil Natural Air Natural)
Støjniveau på 1 m afstand	≤55 dB(A)

Målte værdier fra fabrikkens kvalitetskontrol (sidste 12 måneder, 47 enheder)

Parameter	Fabrikstest gennemsnit	IEC grænse	Status
Tab uden belastning	0,177 kW	0,20 kW (maks.)	11,5 % under grænsen
Belastningstab	1,04 kW	1,10 kW	5,5 % under grænsen
Strøm uden belastning	1,55 %	2,0 %	22,5 % under grænsen

Alle 47 enheder bestod en delvis udladningstest med aflæsninger mellem 2-7 pC (grænse ≤10 pC).

Årlige energiomkostninger – reelle tal

Beregningsgrundlag: 80kVA transformer, der kører ved 50 % gennemsnitsbelastning (40 kVA), effektfaktor 0,85, driftstimer 5.840 timer/år (16 timer/dag × 365 dage), elpris $0,12/kWh.

Tabstype	Effekt (kW)	Årlig energi (kWh)	Årlige omkostninger
Tab uden belastning (24/7)	0.18	1.577	$189
Belastningstab (ved 50 % belastning)	1,05 × (0,5)² = 0,26	1.518	$182
Total	0,44 gns	3.095	$371

Ved en gennemsnitlig belastning på 60 % (48 kVA) stiger de årlige omkostninger til cirka 440 USD.

Støjniveau – Vigtigt for kommercielle installationer

Kommercielle transformere er ofte installeret i nærheden af besatte rum. Støjkilder og afbødning heri80 kVA olienedsænket transformator til kommerciel strømfordeling:

Støjkilde	Bidrag	Afbødning i denne model
Kernemagnetostriktion	70 %	Fluxtæthed reduceret til 1,65T (i forhold til 1,70T standard)
Køleventilator (hvis monteret)	0 %	Ingen fans – kun ONAN
Tank vibration	20 %	Anti-vibrationspuder mellem kerne og tank
Magnetisk brummen	10 %	Trin-lap kernesamlinger

Målt lydtryksniveau: 53-55 dB(A) ved 1 meter. Til reference: normal samtale er 60 dB(A), kontorbaggrund er 45-50 dB(A). Denne transformer er velegnet til installation i elektriske kælderrum, der støder op til beboede etager, når der er tilstrækkelig vægisolering.

Hvor passer 80kVA? – Kapacitetsvalgsmatrix

Facilitets type	Typisk max efterspørgsel	Anbefalet vurdering	Hvorfor
Lille dagligvarebutik (200 m²)	25-35 kVA	50kVA	80kVA overdimensioneret
Supermarked (500 m²)	55-70 kVA	80kVA	Matcher typisk belastning
Lille hotel (25 værelser)	50-65 kVA	80kVA	Giver mulighed for AC-belastningstoppe
Fælles sundhedsklinik	40-60 kVA	80kVA	Overgangsmargin for medicinsk udstyr
Let maskinværksted (3-5 maskiner)	50-75 kVA	80kVA	Motorens startstrøm
Kontorbygning (1500m²)	60-85 kVA	100kVA	80kVA borderline

Hvis din spidsbelastning overstiger 70 kVA i mere end 4 sammenhængende timer, skal du vælge 100 kVA i stedet.

Installationskrav – Kommercielle bygningsbegrænsninger

Krav	Denne 80kVA enhed	Noter
Behov for gulvareal	0,45 m² (870×510 mm)	Plus 600 mm frontadgang
Gulvbelastning	540 kg + olie indeslutning	1.000 kg/m² minimum
Loftshøjde	2,2 m minimum	For adgang til bøsninger
Ventilationsåbning	0,15 m² indløb + udløb	Naturlig konvektion
Brandsikring	IEC 60076-12-kompatibelt rum	Obligatorisk for indendørs oliefyldt
Rydning fra brændbart materiale	1,5 m	I henhold til NFPA 70

Kræver ikke: brandslukningssystem (for oliefyldt <500L olievolumen pr. IEC), specielle fundamentbolte (medfølger monteringshuller) eller akustisk kabinet (≤55dB acceptabelt for ikke-sovende områder).

Kvalitetsbevis – Indhold af fabrikstestrapport

Hver 80 kVA olienedsænket transformator til kommerciel kraftdistribution leveres med en testrapport, der indeholder disse målte værdier (ikke kun "bestået/ikke bestået"):

Tab uden belastning ved nominel spænding (3-faset gennemsnit)
Strøm uden belastning i procent af nominel
Belastningstab ved 75°C i forhold til mærkestrøm
Impedansspænding ved mærkestrøm
Isolationsmodstand (primær til sekundær, primær til jord, sekundær til jord)
Dielektrisk modstå testspænding og varighed
Slukningsspænding for delvis afladning og maksimal ladning
Olie dielektrisk gennembrudsspænding (≥40 kV pr. IEC 60156)
Tankforseglingstest (30 kPa, 24 timer, trykmåleraflæsning)

Købere modtager en PDF-rapport med serienummer, der kan spores til produktionsbatch.

Sammenligning – Ny S11 80kVA vs brugt/renoveret 80kVA

ParameterNy S11 (denne enhed)Brugt S9 (10+ år gammel)Tab uden belastning0,18 kW0,28-0,32 kWAÅrlige energiomkostninger uden belastning (@$0,12)$189$294-336Belastningstab ved 50 % belastning0,26 kW0,31-0,25$ belastningsomkostninger 0,35$ 25-0,35$Samlede årlige energiomkostninger$371$511-58110 års energiomkostning$3.710$5.110-5.810Typisk købspris 2.800-3.200 USD 1.200-1.800 USD10 års samlede omkostninger$6.500-6.900$6.300-7.600

Resultat: Ny S11-enhed svarer til eller slår brugt S9 samlede omkostninger efter 5-7 år, plus fuld garanti og ingen skjulte skader.

Garantikravhistorik – 80kVA specifik

Shanghai Industrial Transformer Co., Ltd. har afsendt 47 enheder på 80kVA (S11-M-80/10) mellem januar 2024 og januar 2026.

Indgivne garantikrav: 0
Returnerede enheder: 0
Feltrapporter: 0

Disse enheder blev leveret til kunder i Filippinerne (12 enheder), Indonesien (8 enheder), Nigeria (6 enheder), Vietnam (5 enheder) og indenlandske Kina (16 enheder). Kontaktoplysninger til referencekunder kan gives under fortrolighedsaftale.

FAQ – Kommerciel køberspecifik

Q: Hvad er den nøjagtige olietype og mængde for told?

A: Mineralolie IEC 60296 kvalitet, cirka 105 kg pr. enhed. HS-kode 2710.19. Transformer HS-kode 8504.23 (til 80kVA). Olie kræver ikke særskilt erklæring, når den er fabriksforseglet.

Q: Kan dette monteres på en betonpude udendørs?

A: Ja. Udendørs installation kræver pudehøjde minimum 300 mm over hældning, olieudslipsbassin og vejrbestandige bøsninger (specificeres ved bestilling). Standard porcelænsbøsninger er vejrbestandige, men UV-eksponering vil forårsage kosmetisk gulfarvning - ingen indvirkning på ydeevnen.

Spørgsmål: Hvad er startstrømmens multiplum?

A: Cirka 8-10× mærkestrøm i 0,1 sekunder. For 80kVA ved 400V sekundær, mærkestrøm = 115A, indkobling ≈ 900-1150A for første cyklus. Sørg for, at opstrømsafbryderen har C-kurve eller D-kurve karakteristik (ikke B-kurve).

Q: Giver du installationsovervågning?

A: Fjernstyret videoovervågning inkluderet (WhatsApp/WeChat). On-site idriftsættelse tilgængelig for $1.800 pr. uge plus rejse og ophold. Minimum 7 dages varsel.

Q: Hvad er højdederatingen?

A: Over 1.000 m reduceres den nominelle kapacitet med 1 % pr. 100 m. I 2.000 m højde bør denne 80kVA enhed begrænses til 72kVA kontinuerlig. Ingen ændring af tab – kun køleeffektiviteten falder.

Q: Kan jeg forbinde parallelt med en eksisterende 80kVA transformer?

A: Ja, hvis den eksisterende enhed har identisk impedans (4% ±5%), spændingsforhold og tilslutningsgruppe (Dyn11). Cirkulationsstrømtest påkrævet før paralleldrift. Vi leverer tilslutningsdiagrammer.

Langsigtet værdi

Denne80 kVA olienedsænket transformator til kommerciel strømfordelingleverer et fabriksmålt gennemsnitligt tomgangstab på 0,177 kW, støjniveau ≤55 dB(A) og ingen garantikrav på tværs af 47 afsendte enheder. Den er velegnet til supermarkeder, små hoteller og lette kommercielle faciliteter, der kræver 150-250A service ved 0,4kV.
