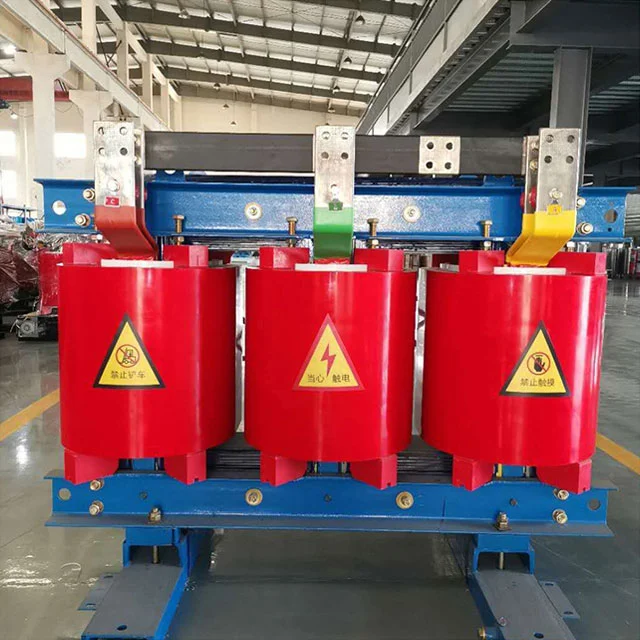

630 KVA TRE FASE TØR TYPE TRANSFORMOR

Denne 630 KVA trefasede tørtype-transformer fra SGOB har 100% kobberviklinger, 5000V højspænding og 50Hz/60Hz frekvens. Det er i overensstemmelse med IEC -standarder for brug i kraftværker, understationer osv. Bedømte spændinger inkluderer 6 kV, 6,3 kV, 10 kV, 10,5 kV og 11 kV.  Tilpasning til specifikke krav er tilgængelig. Kontakt os for flere detaljer.

Produktfunktioner:

1. spolerne bruger kobberledere med glasfiberkompositisolering, vakuumstøbt i epoxyharpiks til en boblefri, forseglet struktur.

2. kernen bruger kornorienterede siliciumstålplader med et trinnet design til at reducere hysteresetab.

3.. Lavspændingssiden bruger en folieviklingsstruktur med automatisk argonbuesvejsning til ensartet strømfordeling.

4. Et intelligent temperaturstyringssystem med en aksial ventilator regulerer køleeffektivitet.

5. Det stemplede foringsrør har kølefinner til forbedret konvektion, og en korrosionsbestandig belægning beskytter mod saltspray.

Produktionsproces:

Efter vikling er kobbertråden forudindført med isolerende lak, derefter vakuumstøbt i epoxyharpiks til hærdning. Kernen er laserskåret og stablet, med hydrauliske klemmer, der anvender konstant tryk. Efter samlingen bages kernen og spolerne for at binde komponenterne. Delvis udladningsscanning og harmonisk analyse udføres inden afsendelse, med data uploadet til skyen for sporbarhed.

Nøglefordele i forhold til olie-nedbrydende transformere:

1. olie-nedbrydende transformere har en risiko for olielækage på grund af forseglingsfejl, hvilket potentielt forårsager jordforurening og brandfarer; 630 KVA-trefaset tør-type transformer eliminerer brandfarlige medier, og harpiksen selvudvidelse i tilfælde af en lysbuefejl, hvilket forhindrer sekundær skade. Olieimmerede transformere genererer brandfarlige gasser under overbelastningsbetingelser, hvilket kræver gasbeskyttelsessystemer. Tørtype-transformere overvåger direkte temperaturen på det hotteste punkt ved hjælp af indlejrede sensorer, hvilket forbedrer hastigheden for tidlig advarsel og respons.

2. I olie-nedbrydende transformatorer påvirker ændringer i olieviskositet ved lave temperaturer varmeafledningseffektivitet, og høje temperaturer fremskynder isolering aldring; Den termiske ekspansionskoefficient for epoxyharpiksen i tørtype-transformatorer matcher den for kobberledere, der opretholder mekanisk stabilitet under ekstreme temperaturvariationer. Olie-nedbrydende transformere kræver periodisk oliekvalitet og fugtindholdstest; Den fuldt forseglede struktur af Transformers af tørtype tillader drift i 100% fugtighedsmiljøer, hvilket eliminerer behovet for yderligere beskyttende kabinetter i marine miljøer med saltspray-korrosion.

3. olie-nedbrydende transformervedligeholdelse kræver specialiseret oliefiltreringsudstyr og omkostninger til affaldsolie; Tilfældige lækager resulterer i omkostninger til oprydning af site; Transformere af tør type kræver kun trykluftrensning til overfladestøvakkumulering uden forbrugsanlæg. Bortskaffelse af olie-nedbrydende transformere involverer procedurer for farligt affald; Tørtypematerialer kan mekanisk knuses, sorteres og genanvendes, hvilket er markant stigende resterende værdi. Reparationer af olie-nedbrydede transformer kræver olieafløbsprocedurer; Transformere af tør type understøtter modulær viklingsudskiftning, hvilket reducerer nedetid.

Vedligeholdelsesnotater

1. Brug ikke en højtryksluftpistol direkte på kølepladen under drift af en 630 KVA trefaset tør-type transformer for at undgå mikro-cracks i harpiksen.

2. rent støv fra varmeafledningskanaler med en blød børste, hvis det akkumuleres i mere end tre måneder.

3. Kontroller for saltkrystalldannelse på terminalerne i kystområder inden monsun -sæsonen.

4. Udfør intervenstring-isoleringstest efter en pludselig kortslutning.

5. Forsegl og opbevares i et tørt miljø under langtidsopbevaring; Oprethold en konstant temperatur og fugtighed i 48 timer før genstart.

Er overbelastningskapaciteten lavere end for olie-nedbrydende transformatorer?

Den harpiks-indkapslede viklinger har en højere termisk kapacitet, og under tvungen luftkøling er den kontinuerlige overbelastningstid faktisk længere end den for olie-nedbrydende transformatorer; Isoleringsgenvindingshastigheden efter en pludselig kortslutning er også hurtigere.

Produktparametre
