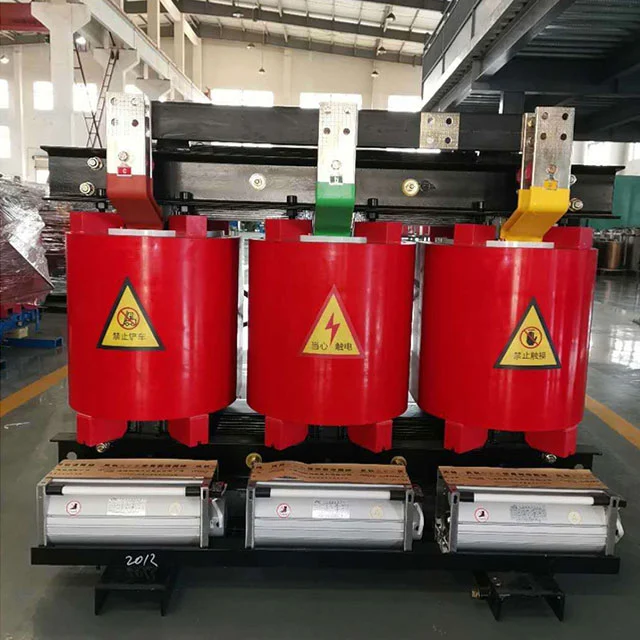

3150kva tør transformer

SGOB 3150kva Dry Transformer er en state-of-the-art elektrisk enhed designet til at opfylde de strenge strømkrav fra industrielle og kommercielle omgivelser. Med en nominel effekt på 3150 kilovolt-ampere (kva) tilbyder denne transformer uovertruffen ydeevne, pålidelighed og effektivitet, hvilket gør den til et ideelt valg for virksomheder, der kræver strømløsninger med høj kapacitet.

Transformatorens tørre design eliminerer risikoen for olielækager, hvilket gør den til en miljøvenlig og bæredygtig mulighed. Dette design sikrer også, at transformatoren nemt kan installeres og betjenes i en række forskellige miljøer, inklusive dem med pladsbegrænsning. Det kompakte fodaftryk og robuste opbygning af SGOB 3150kva Dry Transformer gør den til et fremragende valg for virksomheder, der har brug for en kraftfuld, men pladsbesparende løsning.

Transformatoren er udstyret med avancerede kølesystemer, der opretholder optimale driftstemperaturer, hvilket reducerer støjforurening og varmeudvikling. Dette sikrer, at transformeren kører stille og effektivt, hvilket minimerer energiforbruget og driftsomkostningerne. Det energieffektive design af SGOB 3150kva Dry Transformer minimerer også strømtab og maksimerer strømforsyningen til belastningen, hvilket yderligere reducerer energiregninger og CO2-fodaftryk.

SGOB 3150kva Dry Transformer kan tilpasses, så den passer til specifikke kundekrav. Den tilbyder en række muligheder for at passe til forskellige applikationer, hvilket giver virksomheder mulighed for at skræddersy transformeren til deres unikke behov. Transformatorens modulære design giver mulighed for nem adgang og vedligeholdelse, hvilket reducerer nedetid og forlænger transformerens levetid.

PRODUKTFUNKTIONER

Den støbte epoxyharpiks 3150kva Dry Transformer produceret af Shanghai Industrial Transformer Co., Ltd. er udviklet og designet i samarbejde med Shenyang Transformer Research Institute ved at introducere avanceret udenlandsk teknologi. Produktpålidelighedsindekset har nået det internationale avancerede niveau.

SGOB 3150kva Dry Transformer is safe, flame-retardant and fire-proof, pollution-free, and can be directly installed in the load center. It is maintenance-free, easy to install, has low comprehensive operating cost, low loss, good moisture-proof performance, can operate normally at 100% humidity, and can be put into operation without pre-drying after shutdown. It has low partial discharge, low noise, strong heat dissipation function, and can operate at 150% rated load under forced air cooling conditions.

SGOB 3150kva Dry Transformer er nu meget brugt i højhuse, kommercielle centre, lufthavne, stationer, dokker, undergrundsbaner, fabrikker, underjordiske distributionsstationer, offshore olieboreplatforme, kraftværker og andre steder med barske miljøer og brugsforhold.

Vigtigste materialer og funktioner

Spolen bruger F-klasse isoleret kobbertråd som leder og glasfiber og epoxyharpiks kompositmateriale som isolering. Dens ekspansionskoefficient er tæt på kobberlederens og har god slagfasthed, temperaturændringsmodstand og revnemodstand. Alle komponenter af glasfiber og epoxyharpiks er selvslukkende og vil ikke fortsætte med at brænde. Samtidig er højspændingsspolen støbt med epoxyharpiks under 1mbar vakuumtilstand, og der er ingen bobler inde i spolen, hvilket sikrer, at den delvise udledning af spolen er lille. Samtidig reduceres tabet af transformeren effektivt.

Transformatorens jernkerne er lavet af 30EH120-serien af ​​højpermeabilitet koldvalsede siliciumstålplader med ordnet kornorientering importeret fra Nippon Steel, Japan, med 45° fuldfasede samlinger og fire-niveau trin-for-trin stabling. Overfladen af ​​jernkernen er forseglet med isolerende harpiksmaling for at forhindre fugt og rust, og de to klemmer og fastgørelseselementer har korrosionsbeskyttende lag. Hele jernkernen vedtager en ikke-stablet jernåg og ståltrækpladestruktur, som effektivt reducerer ubelastet tab, ubelastet strøm og jernkernestøj.

For lavspændings- og højstrømsspoler er kortslutningsspændingen stor, når der opstår kortslutning, og antallet af lavspændingsdrejninger er lille. Jo større lavspændingsstrømmen er, jo mere fremtrædende vil problemet med ustabile ampere-drejninger være, når trådviklingstypen anvendes. Varmeafledningsproblemet skal også overvejes. På dette tidspunkt kan brugen af ​​folievikling til lavspænding bedre løse ovenstående problemer. Først og fremmest har folieprodukter ikke aksiale vindinger og aksiale viklingsspiralvinkler. Ampere-drejningerne af høj- og lavspændingsviklinger er afbalancerede, og transformatorens aksiale spænding er lille, når der opstår kortslutning. For det andet, på grund af dens tynde isolering, kan flerlags luftkanaler indstilles efter ønske i processen, og varmeafledningsproblemet er også bedre løst. Den interne svejsning af spolen vedtager xenonbeskyttelsessvejsning på den fuldautomatiske folieviklemaskine, som har høj præcision, lav svejsemodstand og ingen ekstern svejseproces. DMD isolering anvendes mellem viklingslagene, og enderne forsegles og hærdes med harpiks efter vikling.

The cross-flow top-blowing cooling fan is adopted, which has the characteristics of low noise, high wind pressure, beautiful appearance, etc., and enhances the overload capacity of the transformer. The temperature control adopts an intelligent temperature controller to improve the safety and reliability of the transformer operation.

PRODUKTBESKRIVELSE

Epoxyharpiksisoleret tør type transformer er et meget sikkert produkt. Den kan installeres direkte i lastcentret. Det fungerer godt i miljøet med 100 % fugtighed uden fortørring. Det er blevet meget brugt i konstruktionsområdet, kommercielt center, lufthavn, station, havn, metro, fabrik, underjordisk kraftdistributionsstation, offshore olieboreplatform, kraftværk osv.

PRODUKTFUNKTIONER

● Brandsikker

● Fugtbestandighed

● Nem vedligeholdelse og installation

● Kører godt under barske miljøforhold

● Ikke-forurenende produkt

● Low loss during the comprehensive operation

PARAMETRE

VIRKSOMHEDSPROFIL

Shanghai Industry Transformers Co., Ltd (SGOB) er en komplet leverandør af elektrisk distributionsudstyr. Vores produkter omfatter:

● Olie-nedsænkede transformere

● 35KV oliesænkede transformere

● Expoxy harpiks isolering tør-type krafttransformatorer

● Distributionstransformatorer af amorfe legeringer

● Fotovoltaiske transformere

● Vindkrafttransformere

● Understationstransformere i boks-stil

Vores virksomhed blev grundlagt i 2007 og har i dag et 40.000 kvm værksted og mere end 200 ansatte. Vores produkter er meget udbredt i en bred vifte af industrier såsom elproduktion og distribution, kulproduktion, metallurgi, olie og gas, kemikalier, byggeri, havne, lufthavne, jernbaner og kommunal infrastruktur.

Vi producerer også relateret udstyr såsom el-skabe og -skabe, koblingsbokse I øjeblikket udvider vi vores produktlinje til andre strømrelaterede områder som krympekonnektorer, elektriske kabler og tilhørende mekanisk udstyr osv. Vores mål er at bygge et one-stop platform for levering af elektrisk udstyr og dele til vores globale kundebase.

Vi er afhængige af vores strenge kvalitetskontrolsystem for at levere produkter af højeste kvalitet. Af vores 200 ansatte er 46 ingeniørerfaring. Vores kvalitetssystem omfatter kvalifikationer til:

● National Transformers Quality Supervision Center i Kina

● ISO-9001:2008 Kvalitetsstyringssystem

● ISO-14001:2004 Miljøledelsessystem

● OHSMS18000 Health and Safety System

Vores patenter:

Vores produktions- og kvalitetstestfunktioner omfatter:

● Automatisk folieoprulning

● Digital silikone stålplade og opskæring

● Fuldautomatisk vakuumtørreovn og laklinje

● HAEFLY delvis udladningstester

● HAEFLY power analysator

● HAEFLY harmonisk analysator

Resultatet er et overlegent produkt af høj effektivitet, lavere strømtab og lav støj for at maksimere din infrastrukturinvestering.
