En vigtig komponent i elektriske systemer,tørre transformerebruges i vid udstrækning i kommercielle, bolig- og industrielle omgivelser. Tørre transformere kræver ikke isoleringsolie for at afkøle dens dele, ligesom oliefyldte transformere gør. For at sikre sikker og effektiv funktion er de i stedet afhængige af alternative teknikker til varmeafledning. Her undersøger vi varmeafledningsstyringen af tørre transformatorer.
1. luftkølingsmekanisme
Den primære metode til varmeafledning i tørre transformatorer er luftkøling. Viklingerne og kernen i transformeren er designet med materialer og strukturer, der tillader naturlig luft at flyde frit omkring dem. Denne luft absorberer den varme, der genereres under drift, og bærer den væk og opretholder en optimal temperatur inden i transformeren.
en. Naturlig ventilation
I mange tilfælde placeres tørre transformere i ventilerede indhegninger eller åbne områder, hvor naturlig luftstrøm letter varmeafledning. Transformatorens design inkluderer ofte åbninger eller kanaler, der maksimerer eksponering for luft.
b. Tvungen luftkøling
For større eller høj kapacitettørre transformere, der kan anvendes tvungen luftkøling. Fans eller blæsere er installeret for at øge luftstrømmen omkring transformerkomponenterne, forbedre varmefjernelse og sikre ensartet afkøling under tunge belastninger.
2. isoleringsmaterialer
Tørre transformere bruger højtemperaturisoleringsmaterialer såsom epoxyharpiks eller støbeharpiks til at omslutte viklingerne. Disse materialer er fremragende varmeledere og kan modstå høje temperaturer uden at nedbrydes. Ved at sprede varmen væk fra viklingerne forhindrer de overophedning og sikrer transformatorens levetid.
3. termisk design af komponenter
Kerne- og spolesamlingen i en tør transformer er designet til at minimere varmeudvikling og maksimere afledning. Laminerede kerner reducerer energitab (kendt som kernetab), som er en betydelig varmekilde. Derudover er viklingerne strategisk placeret for at tillade bedre luftstrøm og minimere hotspots.
4. Brug af varmebestandige belægninger
Vindingerne i tørre transformatorer er ofte belagt med varmebestandige lakker eller malinger. Disse belægninger giver ikke kun isolering, men forbedrer også varmeafledning ved at lette overførslen af varme til den omgivende luft.
5. Eksterne kølesystemer
I miljøer, hvor naturlig eller tvungen luftkøling er utilstrækkelig, kan der anvendes yderligere eksterne kølesystemer. Disse inkluderer airconditioneringsenheder eller varmevekslere, der regulerer omgivelsestemperaturen omkring transformeren, hvilket forhindrer overophedning, selv under ekstreme forhold.
Fordele ved kølesystemer til tørre transformere
- Sikkerhed for miljøet: Tørre transformere er sikrere at køre og mindre tilbøjelige til at lække eller spilde olie, fordi de ikke bruger den.
Nedsat vedligeholdelse: Sammenlignet med oliebaseret afkøling kræver luftkølesystemer mindre vedligeholdelse, hvilket sænker driftsudgifterne.
Brandsikkerhed: Sandsynligheden for brandfare er meget reduceret, når der ikke er brændbar olie til stede.
Som konklusion
Tørtransformatorer bruger en blanding af termisk design, overlegne isoleringsmaterialer og luftkøling for at sprede varme. Disse løsninger garanterer effektiv funktion og samtidig reducerer vedligeholdelsesbehov og deres negative effekter på miljøet. At vide, hvordan tørtransformatorer håndterer varme, fremhæver deres pålidelighed og anvendelighed i en række situationer, især i by- og industrielle miljøer, hvor effektivitet og sikkerhed er kritisk.

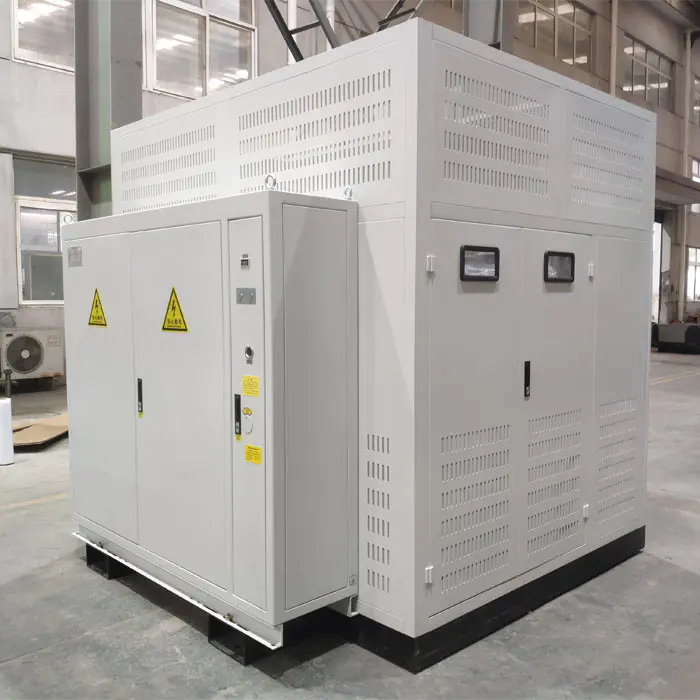

ScorTør transformer, en banebrydende elektrisk transformer designet til moderne strømdistributionssystemer, hvor pålidelighed, effektivitet og sikkerhed er i højsædet. I modsætning til olienedsænkede transformere bruger tørre transformatorer luft eller et epoxyharpiksbaseret isoleringssystem, hvilket eliminerer behovet for isoleringsolie og tilbyder en række fordele. Besøg vores hjemmeside på www.sgobtransformer.com for at lære mere om vores produkter. For forespørgsler kan du kontakte os på enquiry@sgobtransformer.com.
