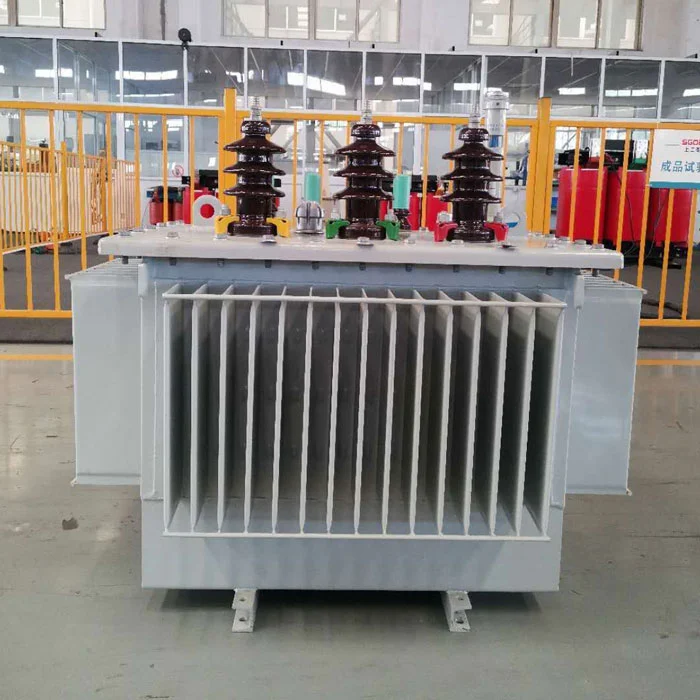

De80 kva olie nedsænket transformerer en forseglet effektkonverteringsenhed konstrueret med en koldvalset siliciumstålkerne og iltfri kobberviklinger. Den har et spiralspoledesign med langsgående oliekanaler for at forbedre den indre varmeafledning. En kortslutningsresistent struktur styrker slutstøtter til at beskytte mod kortvarige strømbølger. En dedikeret løftemekanisme og positioneringssystem sikrer transportstabilitet.
De80 kva olie nedsænket transformerKan bruges i byens strømdistributionssystemer til at modstå svingninger om dagen, og olie-nedbrydet varmeafledning sikrer kontinuerlig drift i fuld belastning. Dens korrosionsbestandige struktur blokerer effektivt saltspray-korrosion i fugtige kystområder.
Det forstærkede isoleringsolie gap-design til områder med høj højde reducerer risikoen for udledning med lavt tryk.
| MODEL | Kapacitet (KVA) |
HV (Kv) |
Lv (Kv) |
Intet belastningstab (KW) |
Impensent (%) |
VÆGT (Kg) |
DIMENSION (L*w*h mm) |
| S11-M-30/10 | 30 | 6-20 | 0,2-0,4 | 0.10 | 4 | 325 | 750*470*930 |
| S11-M-50/10 | 50 | 0.13 | 4 | 420 | 800*490*1000 | ||
| S11-M-630/10 | 63 | 0.15 | 4 | 470 | 840*500*1010 | ||
| S11-M-80/10 | 80 | 0.18 | 4 | 540 | 870*510*1130 | ||
| S11-M-100/10 | 100 | 0.20 | 4 | 605 | 890*520*1140 | ||
| S11-M-125/10 | 125 | 0.24 | 4 | 680 | 920*590*1150 | ||
| S11-M-160/10 | 160 | 0.27 | 4 | 790 | 1110*580*1170 | ||
| S11-M-200/10 | 200 | 0.33 | 4 | 930 | 1160*620*1225 | ||
| S11-M-250/10 | 250 | 0.40 | 4 | 1100 | 1230*660*1270 | ||
| S11-M-315/10 | 315 | 0.48 | 4 | 1250 | 1250*680*1300 | ||
| S11-M-400/10 | 400 | 0.57 | 4 | 1550 | 1380*750*1380 | ||
| S11-M-500/10 | 500 | 0.68 | 4 | 1820 | 1430*770*1420 | ||
| S11-M-630/10 | 630 | 0.81 | 4.5 | 2065 | 1560*865*1480 | ||
| S11-M-800/10 | 800 | 0.98 | 4.5 | 2510 | 1620*880*1520 | ||
| S11-M-1000/10 | 1000 | 1.15 | 4.5 | 2890 | 1830*1070*1540 | ||
| S11-M-1250/10 | 1250 | 1.36 | 4.5 | 3425 | 1850*1100*1660 | ||
| S11-M-1600/10 | 1600 | 1.64 | 4.5 | 4175 | 1950*1290*1730 | ||
| S11-M-2000/10 | 2000 | 2.05 | 4.5 | 4510 | 2090*1290*1760 | ||
| S11-M-2500/10 | 2500 | 2.50 | 5.5 | 5730 | 2140*1340*1910 | ||
| S11-M-3150/10 | 3150 | 2.80 | 5.5 | 7060 | 2980*2050*2400 |
Opløste gaskomponenter analyseres regelmæssigt ved kromatografisk analyse, og intern fejldiagnose aktiveres, når acetylenkoncentrationer er unormale. Olieniveauet overvåges ved hjælp af en to-farvet vindueindikator, og en nødalarm udløses, når olieniveauet pludselig falder. Årlig olie -dielektrisk styrketestning udføres, og vakuumoliefiltrering udføres, når nedbrydningsspændingen falder under tærsklen.
Langvarig drift under en specifik belastningshastighed resulterede i lav olietemperatur i en80 kva olie nedsænket transformer, hvilket fører til vandanalyse og reduceret isoleringsstyrke. Regelmæssig opvarmning af fuld belastning er påkrævet for at opretholde vandopløselighed i olien. Automatisk opvarmning skal aktiveres i løbet af vinterens nedlukninger for at opretholde olietemperatur.
Udfør straks en vikling af deformationsfrekvensresponstest og sammenlign den med et referencespektrum. Kontroller forskydningen af hold-ned-boltene ved at hænge dækslet, og brug en laserafstandsmåler til at verificere aksiale dimensioner. Udfør en no-load-test for at overvåge for unormale vibrationsharmonik. Hvis kernen er jordet på flere punkter, skal du afvikle og reparere isoleringen.
