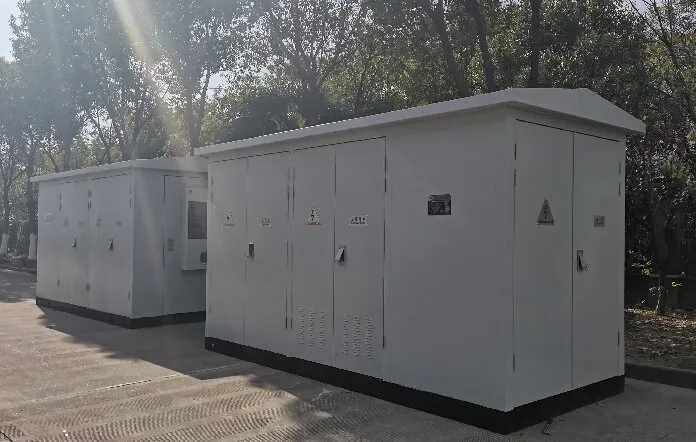

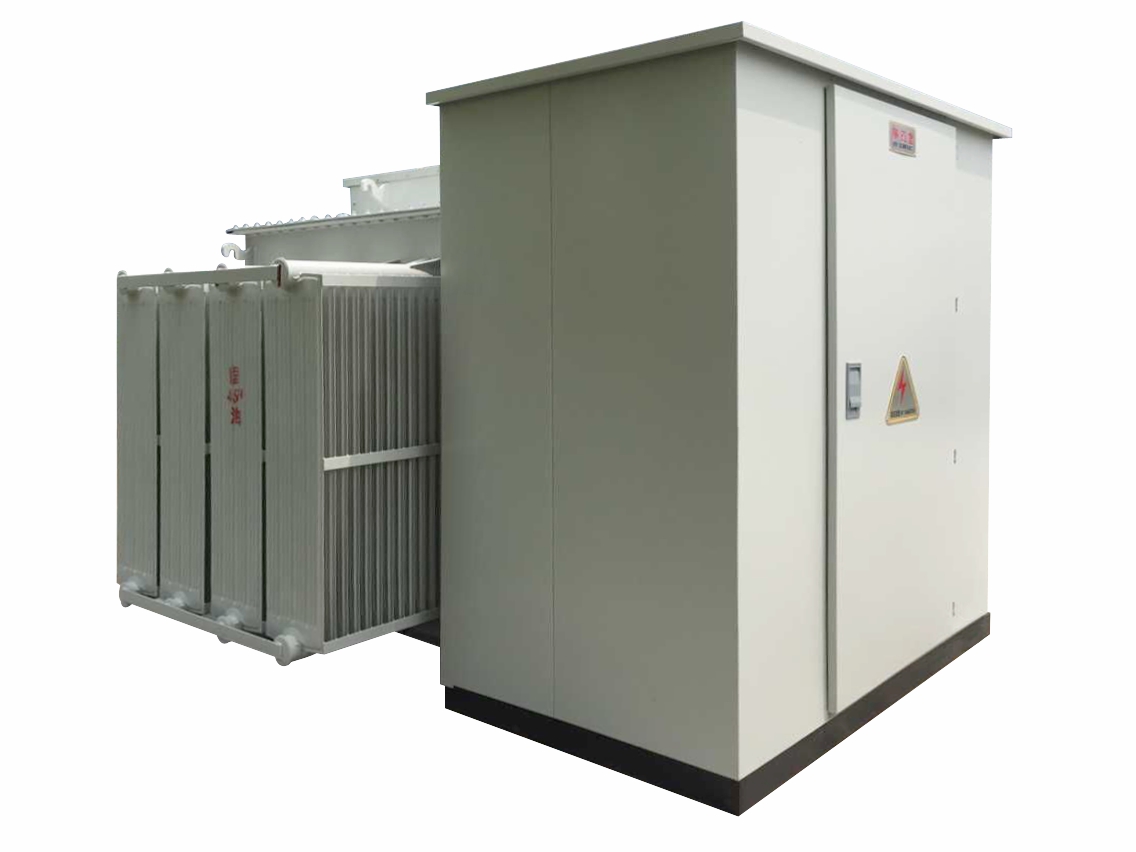

1600kva Box Type Power Understation Transformer

Produktkarakteristik

Al SGOB 1600kva Box Type Power Substation Transformer fremstillet i Kina er integreret og samlet på fabrikken på én gang, inklusive design, fremstilling, montering og ledningsføring.  Efter streng debugging af producenten og fabrikstest og inspektion, leveres den for at sikre perfekt levering til kunden.

1600kva Compact Box Type Power præfabrikeret understationstransformator  har en kompakt struktur og stærk tilpasningsevne.  Dens gulvareal er kun 30% til 40% af traditionelle transformerstationers.  Den understøtter forskellige funderingsformer og er velegnet til scenarier med begrænset plads, såsom byer og industrizoner.

Denne SGOB 1600kva Compact Box Type Power Substation Transformer fuldt lukket struktur har støvtæt, fugttæt, anti-korrosion og varmeisolerende ydeevne, med et beskyttelsesniveau på IP54 eller derover, der opfylder kravene til langsigtet stabil udendørs drift.

Den er sikker og intelligent og har komplette elektriske låse- og beskyttelsesfunktioner. Denne trefasede 1600kva bokstype Power Substation Transformer kan valgfrit udstyres med et intelligent overvågningssystem, der understøtter fjernstatusovervågning og tidlig fejladvarsel.

Støt fleksibel tilpasning og lever omkostningseffektive løsninger.  Støtte konfigurationen af ​​transformatortyper (olie-nedsænket/tør), indgående og udgående linjemetoder og kappematerialer i henhold til brugerkrav, hvilket reducerer de samlede investerings- og drifts- og vedligeholdelsesomkostninger.

Hvad er sammensætningen af 1600kva Box Type Power Substation Transformer?

1. Højspændingsafbryderenhed

SGOB 1600kva Box Type Power Substation Transformer fungerer som strømindtag til transformerstationen og er typisk udstyret med fuldt isolerede SF6 eller solid-isolerede ring hovedenheder.  Kernekomponenterne omfatter belastningsafbrydere, højspændingssikringer og afbrydere, som kan opnå standard strømforsyningstilstande for dobbelte strømringnetværk eller enkeltstrømterminaler. Enheden er udstyret med en komplet "fem-forebyggende" spærrefunktion og kan udvides med elektriske betjenings- og overvågningsgrænseflader, hvilket giver grundlæggende betingelser for fjernstyring og intelligent styring.

2. Transformerenhed

Denne enhed er kernen i elektrisk energikonvertering og kan udstyres med en 1600kVA olie-nedsænket eller tør-type transformer i henhold til projektets krav. Olie-nedsænkede transformere har god økonomi og høj varmeafledningseffektivitet, hvilket gør dem til et universelt valg til udendørs applikationer.

3. Lavspændingsfordelingsenhed

Denne enhed er ansvarlig for distribution, beskyttelse og styring af elektrisk energi.  Hovedkredsløbet er forsynet med overordnet beskyttelse af rammeafbrydere, og kredsløb med flere grene er udstyret med støbte afbrydere for at opnå separat kontrol. Enheden er som standard udstyret med en intelligent reaktiv effektkompensationsanordning, som automatisk kan justere systemets effektfaktor. Samtidig er der installeret multifunktionsmålere til at overvåge data som strøm, spænding, effekt og energiforbrug i realtid, hvilket giver grundlag for driftsstyring.

4. Overordnet kassestruktur

Kassen har et "øje"-formet standardiseret moduldesign, der fysisk isolerer og integrerer de ovennævnte tre funktionelle enheder i en robust husholdningsskal. Skallen er normalt lavet af anti-korrosions stålplader eller ikke-metalliske materialer. Hvert rum er uafhængigt forseglet, og det overordnede beskyttelsesniveau kan nå IP54 eller derover, hvilket effektivt modstår erosion af vind, regn, støv og saltspray. Udseendedesignet er kompakt, og farven og materialet kan tilpasses efter installationsmiljøet.
